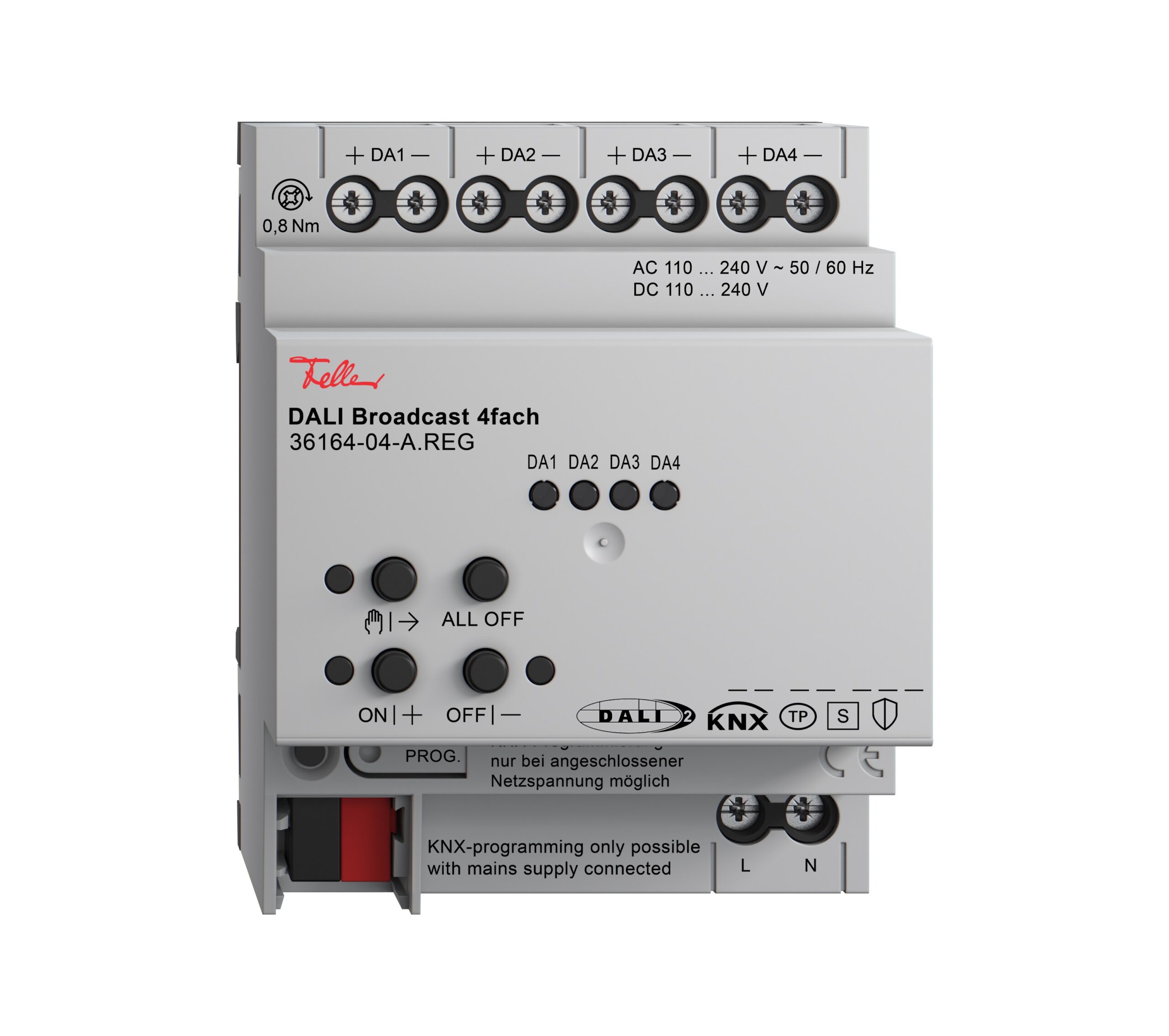

L’actionneur DALI Broadcast 4x est venu s’ajouter en février 2025 au portefeuille KNX de Feller SA, partenaire technologique suisse leader de la branche de l’installation électrique. Cet actionneur est doté d’une gestion flexible des charges DALI avec quatre sorties pilotables individuellement. Un maximum de 128 appareils en tout est raccordable. 40 drivers sont commutables et variables par sortie, jusqu’à l’atteinte de la limite supérieure. L’actionneur ne fonctionne pas seulement comme sortie, mais, grâce au multi-maître DALI 2, aussi comme entrée. Cela permet l’intégration de capteurs DALI 2 en mode de diffusion. L’actionneur DALI Broadcast 4x convient autant pour les bâtiments utilitaires que pour les bâtiments résidentiels – partout, où il n’est pas nécessaire de commander des sources de lumière individuellement. Comme tous les nouveaux dispositifs de Feller, l’actionneur DALI Broadcast 4x est certifié KNX Data Secure et DALI 2.
Installation, mise en service et maintenance simples
En tant que partie d’une infrastructure KNX, l’actionneur DALI Broadcast 4x commute et varie jusqu’à 128 lampes en tout. L’actionneur s’intègre ainsi dans un éclairage automatisé tout en contribuant à l’optimisation de la consommation énergétique. Jusqu’à 40 appareils sont raccordables sur chacune des sorties séparées, la température de couleur ou la couleur de la lumière (RGB, RGWB) étant réglable uniformément par le standard Device Type 8 sur chacune des sorties individuelles. Ce dispositif est supérieur aux actionneurs de commutation traditionnels concernant la commande de nombreuses lampes LED: une brûlure des contacts des drivers LED due à des courants d’appel élevés est par ex. impossible et la vitesse de l’allumage et de l’extinction variables définissable par ETS permet d’atteindre une facilité d’emploi supérieure aux actionneurs de commutation classiques.
De plus, l’actionneur ne fonctionne pas seulement comme sortie, mais aussi comme entrée, grâce au multi-maître DALI 2. Cela permet la prise en charge de capteurs DALI 2 en mode de diffusion, rendant ainsi par exemple possible l’intégration de détecteurs de mouvement. Lors de la planification et de l’installation, le raccordement d’un tel capteur s’effectue ainsi directement sur l’actionneur dans le rail d’éclairage et non séparément sur la passerelle KNX. Le câblage s’en trouve réduit tant en quantité qu’en longueur, ce qui diminue nettement le travail d’installation.
La commande de diffusion des quatre canaux DALI élimine la nécessité d’adressage individuel des abonnés DALI. L’installation devient aussi simple que l’on puisse s’imaginer: quatre lignes DALI, quatre groupes de commutation et de variation indépendants. La mise en service se déroule encore plus rapidement avec une commande manuelle des systèmes DALI sur l’actionneur, avec lequel il est possible d’effectuer un test de fonctionnement en toute facilité. L’actionneur prend en charge les cycles automatiques pour cercle chromatique et la luminosité, il est résistant aux courts-circuits, surcharges et surtensions. La maintenance des drivers est simplifiée par une signalisation groupée intégrée, qui émet des signaux de panne et d’état des appareils raccordés. De plus, un compteur d’heures de fonctionnement intégré assiste la planification des intervalles de maintenance. Enfin, il n’est pas nécessaire de créer une nouvelle commande à chaque échange de lampe, comme tous les luminaires connectés à la même sortie reçoivent la même commande.
L’actionneur DALI Broadcast 4x prend en charge d’autres fonctions, comme l’alimentation d’installations d’éclairage de secours en tension continue, une fonction de verrouillage ainsi qu’une temporisation de l’activation et de la désactivation pour tout système DALI. Sans oublier une fonction d’avertissement préliminaire pour la commutation d’éclairage d’escalier, ainsi qu’une désactivation de la veille des abonnés DALI.
Domaines d’application
Le nouvel actionneur DALI Broadcast 4x est la solution idéale pour la commande de l’éclairage dans de grands bâtiments utilitaires où il n’est pas nécessaire de contrôler individuellement les sources de lumière. Ainsi, par exemple dans un supermarché, il est possible de produire une lumière froide à la poissonnerie sur un canal de sortie et une lumière chaude à la boulangerie sur un autre canal de sortie. L’actionneur trouve cependant aussi application dans les bâtiments résidentiels, par ex. dans les cages d’escalier ou les garages souterrains.
L’actionneur DALI Broadcast 4x peut être commandé sous la référence suivante: 36164-04-A.REG
